Electric roll screen
電動ロールスクリーン
スタンダードモデルから高遮光・三次元設置対応・照明連動モデルまで、用途や開口規模に応じたラインナップを展開。
設計段階からの仕様検討・施工・アフターフォローまで、ワンストップで対応いたします。
ER series

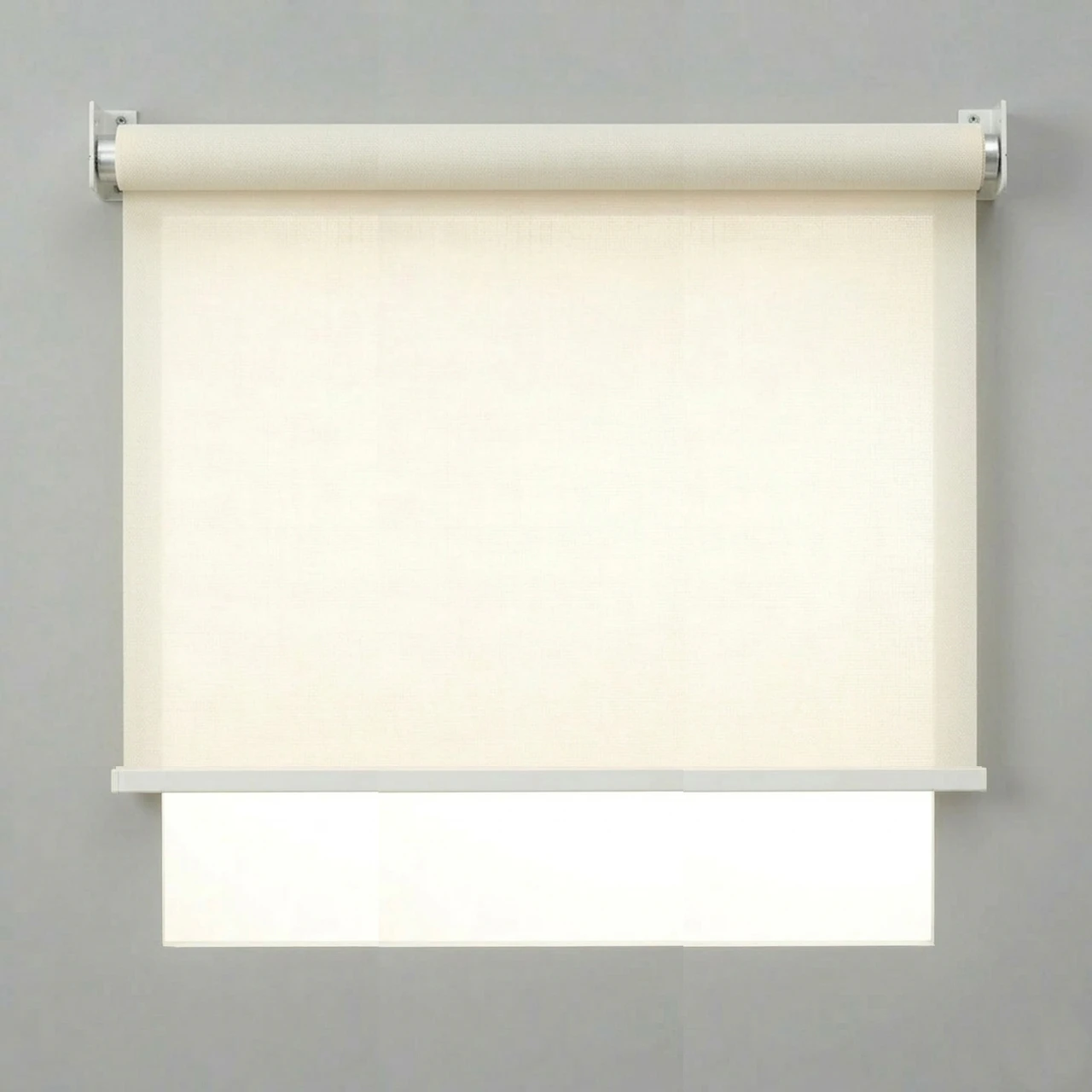

ER：電動ロールスクリーン
施工のしやすさと高い実用性を両立したモデルです。一般的な窓はもちろん、エントランスホールや吹き抜けなどの大開口部にも対応。生地の選択肢が豊富なため、明るさと開放感を保ちたい空間や、しっかり遮熱したい空間など幅広くご活用いただけます。
特長
①大開口部への設置に対応
最大パイプ径Φ230mmの採用により、幅700mm〜6,000mm・高さ最大17,000mmまで製作可能。体育館や吹き抜けなど、大規模空間にも一枚のスクリーンで対応できます。（最大55㎡）
②設計・施工段階からワンストップで対応
スクリーンサイズの検討から納まり図の作成、施工、アフターフォローまでSHYが一貫してサポート。設計段階からご相談いただくことで、設計者・施工者の負担を最小化しながら最適な仕様をご提案いたします。
③豊富な生地・操作方法から選択可能
メッシュ・遮光など多彩な生地と、壁面スイッチ・リモコンなど複数の操作方式をご用意。掲載以外の生地もご要望に応じてご提案可能ですので、用途や設備環境に合わせてお気軽にご相談ください。
仕様
材質・仕上げ
|
項目 |
材質・仕上げ |
|
巻取りパイプ |
材質：アルミニウム合金 パイプ径：Φ65/75/90/130/160/200/230 |
|
ウエイトバー |
材質：アルミ押出し形状 |
電動部仕様
|
項目 |
仕様 |
|
定格電圧 |
AC100V |
|
定格周波数 |
50 / 60Hz |
製作可能範囲
|
製作可能幅 |
700mm~6,000mm |
|
製作可能高 |
500mm~17,000mm |
|
最大対応面積 |
55.0㎡ |
詳細はシステムカタログをご覧ください

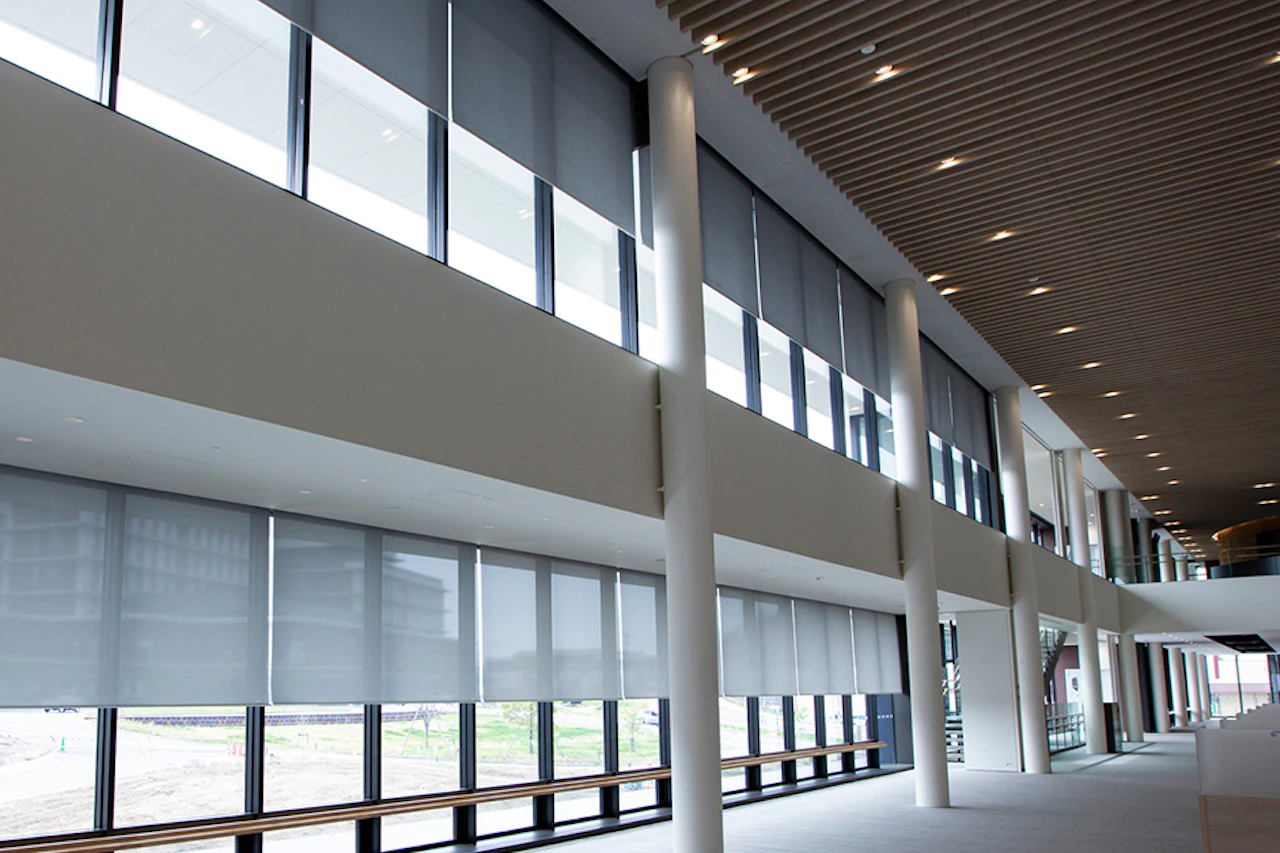

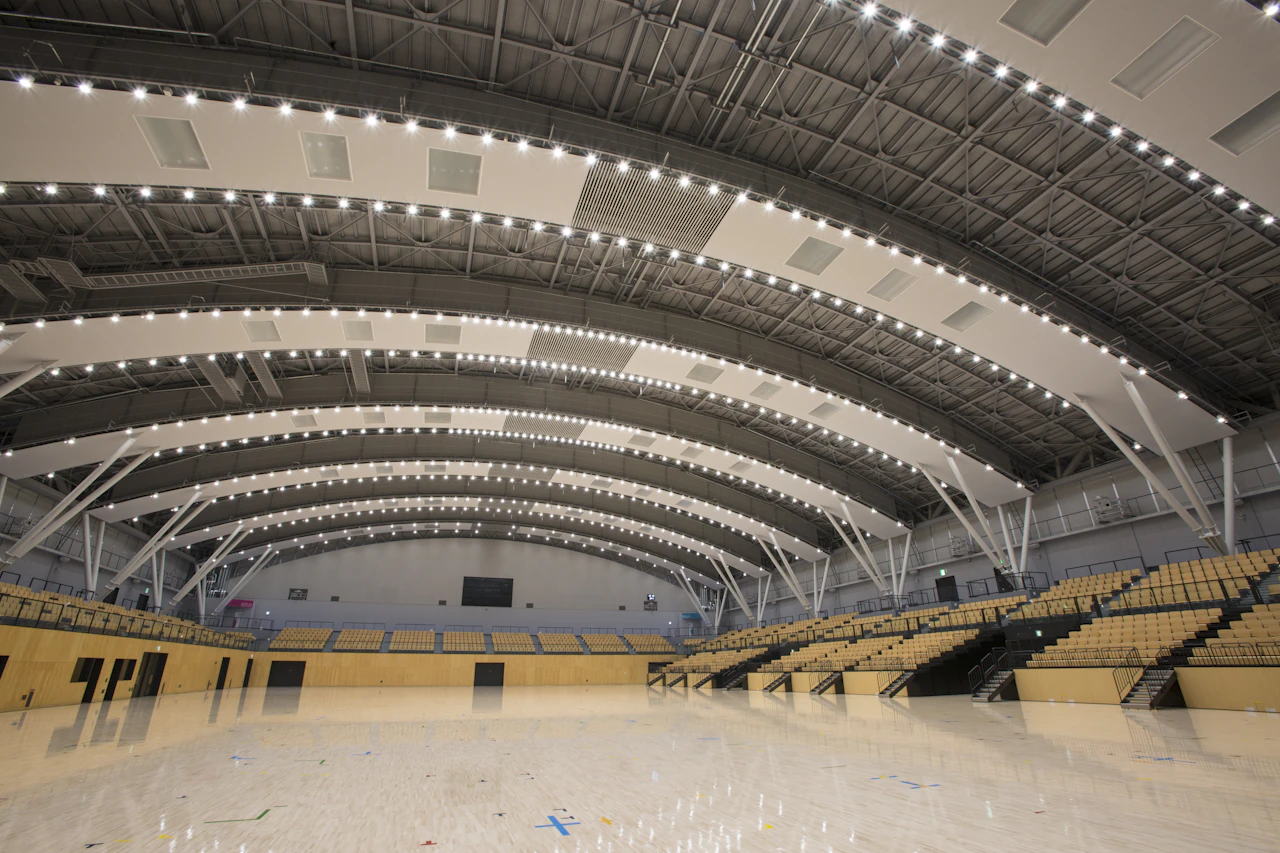

採用事例
サイズ：W2.5m×H17m ,他 計58台
仕様：ガイドワイヤー仕様
生地：平織りミディアム / グレー
サイズ W1.1m × H13m , 他102台
生地：シルバースクリーン / ダークグレー
サイズ：W2.5m×H17m ,他 計58台
仕様：ガイドワイヤー仕様
生地：平織りミディアム / グレー
サイズ W1.1m × H13m , 他102台
生地：シルバースクリーン / ダークグレー
ERF series
ERF：ファスナータイプ
独自開発のZIPsystem（スクリーンファスナーシステム）を使用したロールスクリーンです。
暗幕生地と組み合わせることで、完全遮光を実現可能。映像設備のある空間や、光環境のコントロールが求められる施設に最適です。
防虫ネットを使用することで電動ロール網戸としてもご利用いただいています。
特長
①ZIPsystemによるスクリーンサイドの完全遮光
ZIPsystemが生地をガイドレールに密着固定し、スクリーン両サイドの隙間をなくして光・音・虫・埃を遮断します。映像設備のある空間や、光環境の精密なコントロールが必要な施設に最適です。
②たるみ・バタつきを防止し、美観を長期間維持
ZIPが生地を両サイドからしっかり固定するため、巻き乱れやたるみ・風によるバタつきを防止します。大開口部でも常に美しく平滑な外観を維持できます。
③大開口部・特殊形状にも対応
垂直・水平面はもちろん、斜面や曲面の開口部にも設置可能。国内外で多数の特許を取得したZIPsystemの高い設計自由度により、従来困難とされた設置条件にも対応します。
仕様
材質・仕上げ
|
項目 |
材質・仕上げ |
|
巻取りパイプ |
材質：アルミニウム合金 パイプ径：Φ65/75/90/130/160/200/230 |
|
オプション：ボックス（ERF-Bタイプ） |
材質：アルミ押出し形状 |
|
ウエイトバー |
材質：アルミ押出し形状 |
電動部仕様
|
項目 |
仕様 |
|
定格電圧 |
AC100V |
|
定格周波数 |
50 / 60Hz |
製作可能範囲
|
製作可能幅 |
1,000mm~6,000mm |
|
製作可能高 |
500mm~12,000mm |
|
最大対応面積 |
40.0㎡ |
詳細はシステムカタログをご覧ください
採用事例
サイズ：W1.9m × H3.6m , 他435台
生地：セルジェブラック / グレー 他
サイズ：W3.6m×H6.7m ,他 計10台
生地：平織りミディアム暗幕 / グレー
サイズ：W1.9m × H3.6m , 他435台
生地：セルジェブラック / グレー 他
サイズ：W3.6m×H6.7m ,他 計10台
生地：平織りミディアム暗幕 / グレー
ERF-FD series
FTS：ファブリックテンションシステムタイプ
FTSとは「ファブリックテンションシステム」の略で、生地にテンションをかけ、両サイドから引っ張ることで三次元設置を可能にしたロールスクリーンです。
通常は設置が難しい、垂直から水平まであらゆる角度に対応が可能です。
特長
①三次元設置に対応した独自のテンションシステム
生地にテンションをかけ両サイドから引っ張るFTSにより、傾斜面・トップライト・水平面など通常設置が困難な場所にも対応。垂直から水平まであらゆる角度での設置が可能です。
②たるみゼロで均一な面を長期間維持
テンションをかけて生地を展張するため、斜面や水平面でも生地のたるみが生じず、平滑で美しい仕上がりを長期間維持します。体育館や屋内プールなどの大型施設での採用実績があります。
③ZIPsystemとの組み合わせで遮光性をさらに強化
ファスナータイプとの組み合わせでスクリーンサイドからの光漏れも完全に遮断。トップライト仕様にも対応し、光環境の精密なコントロールが求められる空間に最適な選択肢です。
試験動画
仕様
材質・仕上げ
|
項目 |
材質・仕上げ |
|
巻取りパイプ |
材質：アルミニウム合金 パイプ径：Φ90×Φ75 / Φ130×Φ90 |
|
ボックス |
材質：アルミ押出し形状 |
|
ウエイトバー |
材質：アルミ押出し形状 |
電動部仕様
|
項目 |
仕様 |
|
定格電圧 |
AC100V |
|
定格周波数 |
50 / 60Hz |
製作可能範囲
|
製作可能幅 |
780mm~3,000mm |
|
製作可能高 |
1,000mm~12,000mm |
|
最大対応面積 |
15.0㎡ |
詳細はシステムカタログをご覧ください

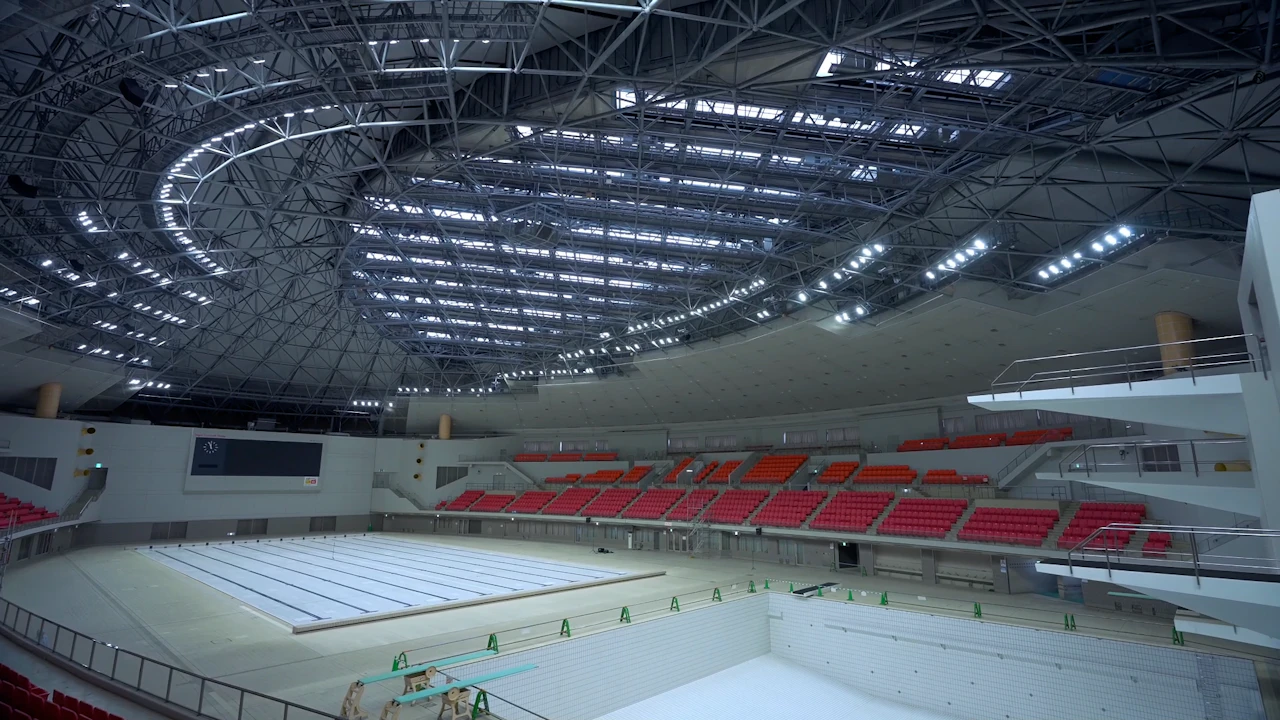

採用事例
サイズ W4.4m×H2.9m , 他 計65台
仕様：ファスナータイプ
生地：平織りミディアム暗幕 / グレー
サイズ W2.7m × H4.6m , 他18台
生地：メッシュ生地
サイズ W4.4m×H2.9m , 他 計65台
仕様：ファスナータイプ
生地：平織りミディアム暗幕 / グレー
サイズ W2.7m × H4.6m , 他18台
生地：メッシュ生地
LUTRON Product
Sivoia QS
LUTRON社が独自開発した超静音ドライブを搭載。静粛な動作音が、空間の静けさを守ります。照明システムとの連動制御により、シーンに合わせた光と遮光の演出を、ワンタッチで実現します。
特長
①超静音35dBの静寂な動作
LUTRON独自の超静音ドライブにより、動作音はわずか35dB程度。図書館・医療機関・ホテルなど静粛な環境が求められる空間でも、スクリーンの動作が雰囲気を損なうことはありません。
②照明システムとの連動で空間を一体制御
LUTRONの調光システムと連動することで、スクリーンと照明を一体的に操作可能。時間帯やシーンに応じた光環境の演出を自動化し、オフィス・ホテル・住宅など幅広い空間に対応します。
③SHYが10年以上の取り扱い実績で応える、一貫サポート
SHYはLUTRON製品を10年以上取り扱い、ホテル・官公庁・商業施設など多数の実績を持ちます。専門技術者が設計サポートから施工・メンテナンスまで一貫して対応いたします。
仕様
材質・仕上げ
|
項目 |
材質・仕上げ |
|
巻取りパイプ |
材質：アルミニウム合金 パイプ径： |
|
ボックス |
材質：アルミ押出し形状 |
|
ウエイトバー |
材質：アルミ押出し形状 |
電動部仕様
|
項目 |
仕様 |
|
定格電圧 |
AC100V |
|
定格周波数 |
50 / 60Hz |
製作可能範囲
|
製作可能幅 |
450mm~3,000mm |
|
製作可能高 |
500mm~6,000mm |
詳細は下記よりご確認ください
採用事例
サイズ W3m×H3.2m , 他79台
生地：メッシュ生地
サイズ：W2m×H2.4m,12台
生地：ナッテ / グレー
サイズ W3m×H3.2m , 他79台
生地：メッシュ生地
サイズ：W2m×H2.4m,12台
生地：ナッテ / グレー
OPTION
製品オプション

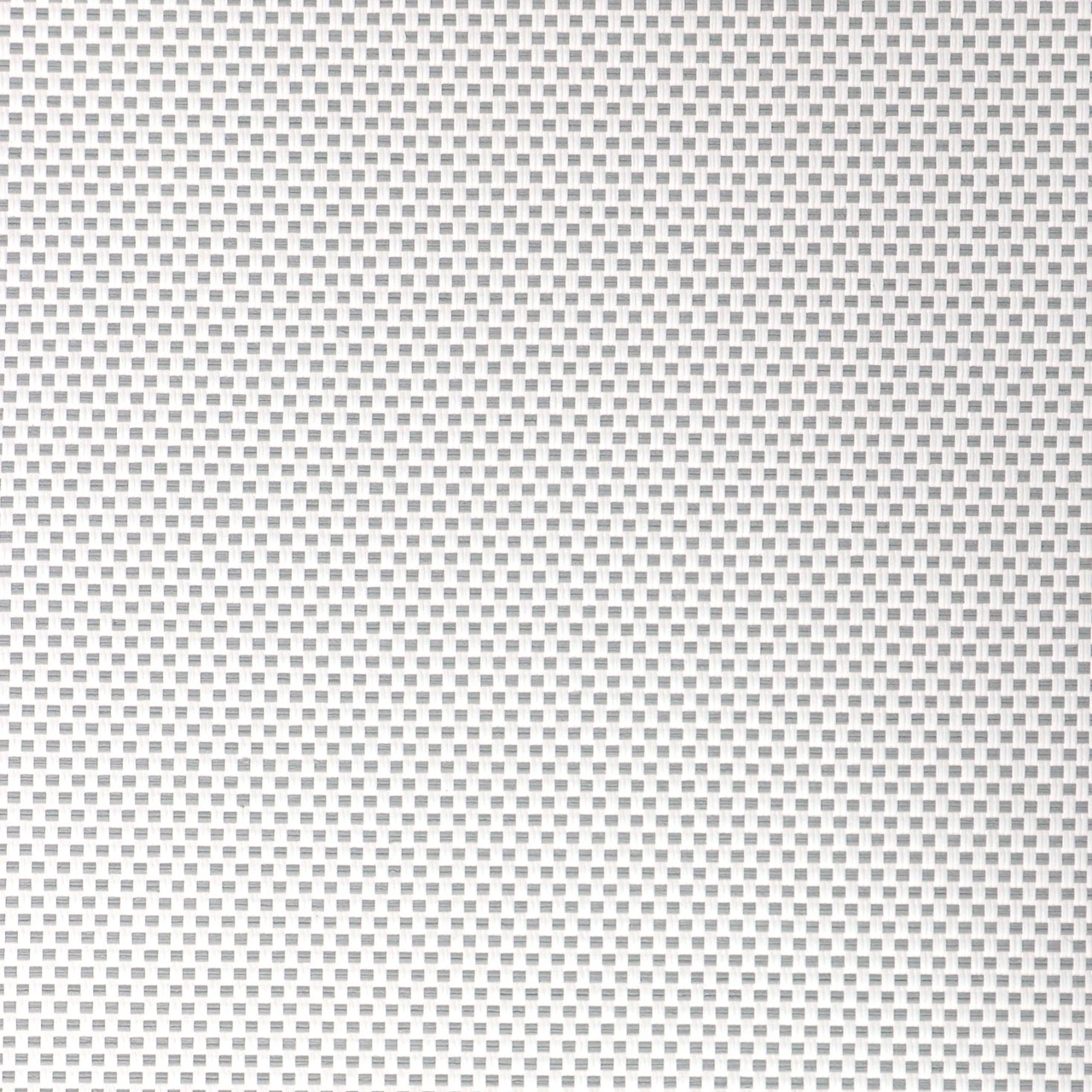

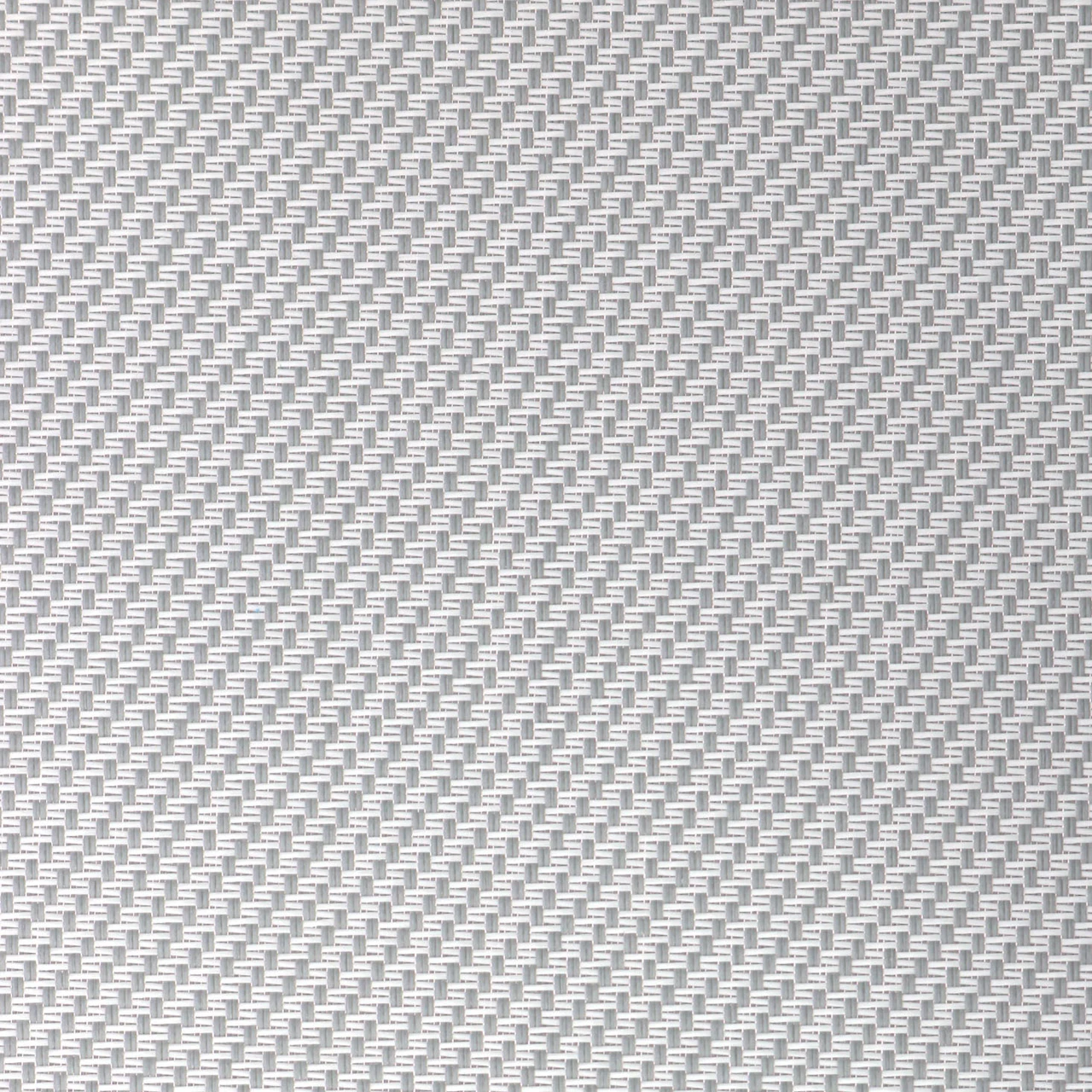

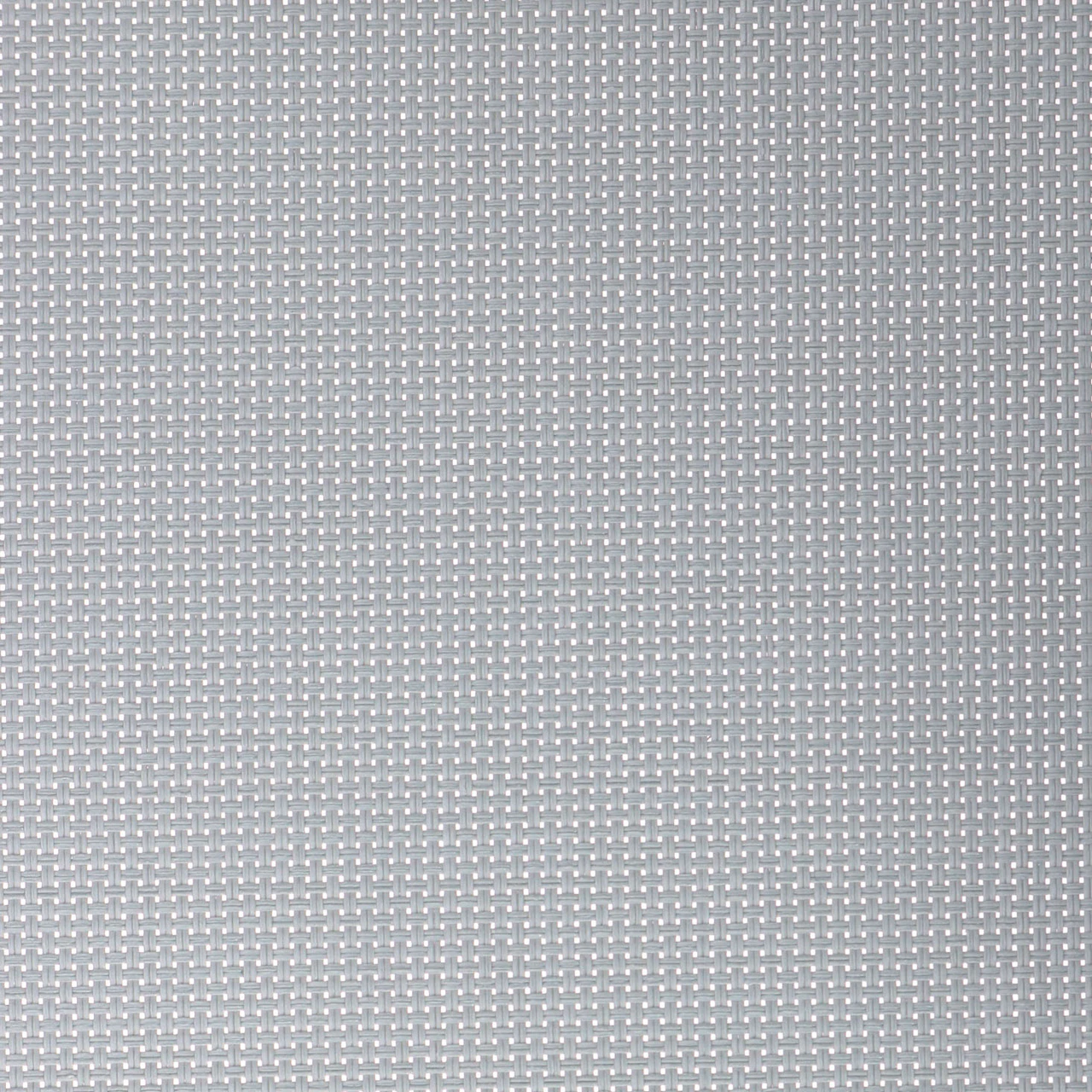

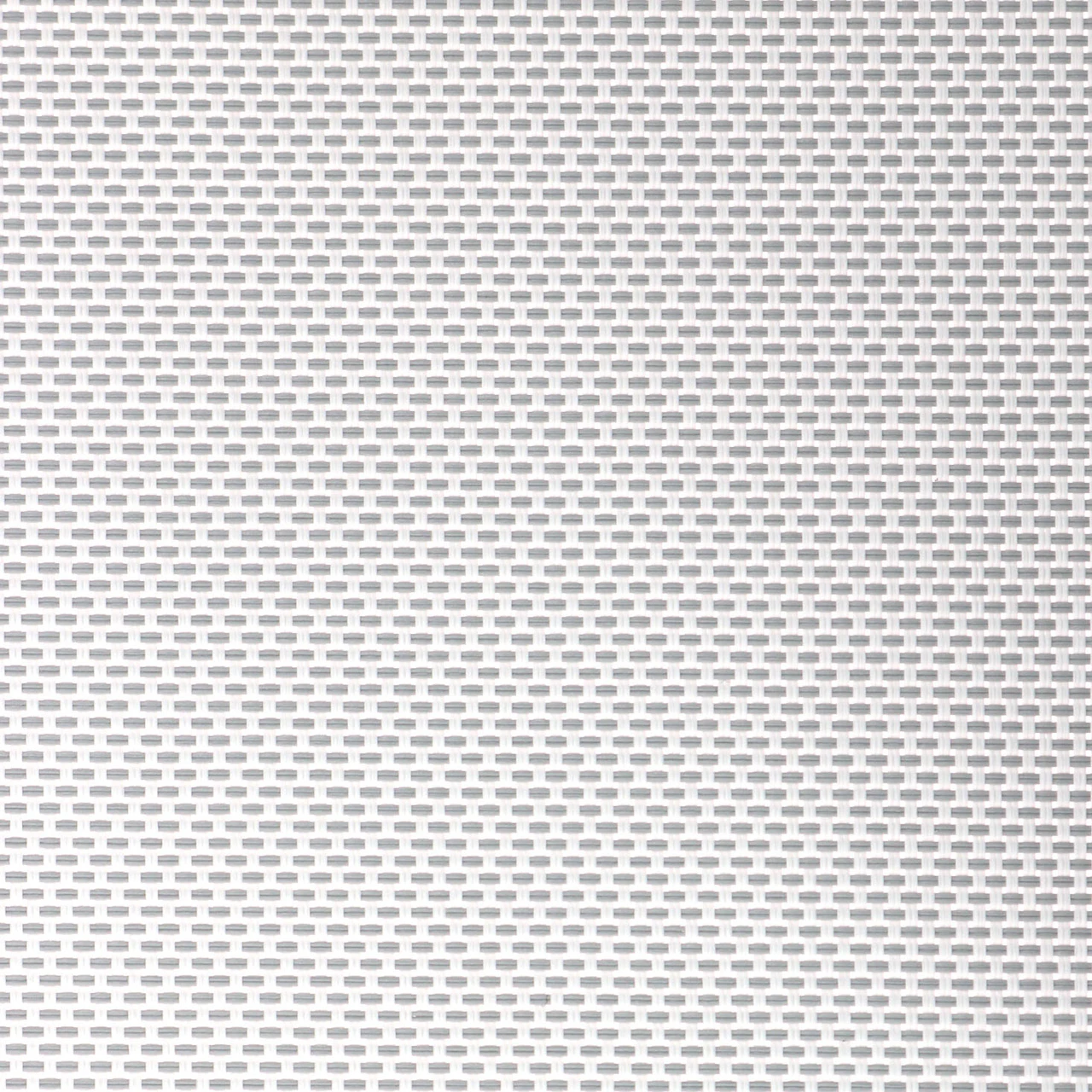

生地
メッシュ ナッテ
カラー：グレー
構成：ガラス39%,PVC61%
原反幅：2,000mm, 3,000mm
遮光率：86.5%
カラー：ベージュ
構成：ガラス39%,PVC61%
原反幅：2,000mm, 3,000mm
遮光率：86%
カラー：ホワイト
構成：ガラス39%,PVC61%
原反幅：2,000mm, 3,000mm
遮光率：78.5%
カラー：グレー
構成：ガラス39%,PVC61%
原反幅：2,000mm, 3,000mm
遮光率：86.5%
カラー：ベージュ
構成：ガラス39%,PVC61%
原反幅：2,000mm, 3,000mm
遮光率：86%
カラー：ホワイト
構成：ガラス39%,PVC61%
原反幅：2,000mm, 3,000mm
遮光率：78.5%
メッシュ 平織りミディアム
カラー：ベージュ
構成：ガラス39%,PVC61%
原反幅：2,000mm, 3,000mm
遮光率：85.03%
カラー：グレー
構成：ガラス39%,PVC61%
原反幅：2,000mm, 3,000mm
遮光率：86.87%
カラー：ホワイト
構成：ガラス39%,PVC61%
原反幅：2,000mm, 3,000mm
遮光率：78.41%
カラー：ベージュ
構成：ガラス39%,PVC61%
原反幅：2,000mm, 3,000mm
遮光率：85.03%
カラー：グレー
構成：ガラス39%,PVC61%
原反幅：2,000mm, 3,000mm
遮光率：86.87%
カラー：ホワイト
構成：ガラス39%,PVC61%
原反幅：2,000mm, 3,000mm
遮光率：78.41%
暗幕 平織りミディアム
カラー：ホワイト
構成：ガラス25%,PVC75%
原反幅：2,000mm
遮光率：99.99%以上
カラー：グレー
構成：ガラス25%,PVC75%
原反幅：2,000mm
遮光率：99.99%以上
カラー：ベージュ
構成：ガラス25%,PVC75%
原反幅：2,000mm
遮光率：99.99%以上
カラー：ホワイト
構成：ガラス25%,PVC75%
原反幅：2,000mm
遮光率：99.99%以上
カラー：グレー
構成：ガラス25%,PVC75%
原反幅：2,000mm
遮光率：99.99%以上
カラー：ベージュ
構成：ガラス25%,PVC75%
原反幅：2,000mm
遮光率：99.99%以上
暗幕シンプリシティ
カラー：リネン
構成：ガラス / PVC
原反幅：1,830mm, 2,440mm
遮光率：99.99%以上
カラー：ホワイト
構成：ガラス / PVC
原反幅：1,830mm, 2,440mm
遮光率：99.99%以上
カラー：ベージュ
構成：ガラス / PVC
原反幅：1,830mm, 2,440mm
遮光率：99.99%以上
カラー：グレー
構成：ガラス / PVC
原反幅：1,830mm, 2,440mm
遮光率：99.99%以上
カラー：シャンペーン
構成：ガラス / PVC
原反幅：1,830mm, 2,440mm
遮光率：99.99%以上
カラー：リネン
構成：ガラス / PVC
原反幅：1,830mm, 2,440mm
遮光率：99.99%以上
カラー：ホワイト
構成：ガラス / PVC
原反幅：1,830mm, 2,440mm
遮光率：99.99%以上
カラー：ベージュ
構成：ガラス / PVC
原反幅：1,830mm, 2,440mm
遮光率：99.99%以上
カラー：グレー
構成：ガラス / PVC
原反幅：1,830mm, 2,440mm
遮光率：99.99%以上
カラー：シャンペーン
構成：ガラス / PVC
原反幅：1,830mm, 2,440mm
遮光率：99.99%以上
暗幕ナッテブラック
カラー：チャコール/チェスナッツ
構成：ガラス37%,PVC63%
原反幅：2,400mm
遮光率：99.99%以上
カラー：チャコール
構成：ガラス37%,PVC63%
原反幅：2,400mm
遮光率：99.99%以上
カラー：チャコール/チェスナッツ
構成：ガラス37%,PVC63%
原反幅：2,400mm
遮光率：99.99%以上
カラー：チャコール
構成：ガラス37%,PVC63%
原反幅：2,400mm
遮光率：99.99%以上

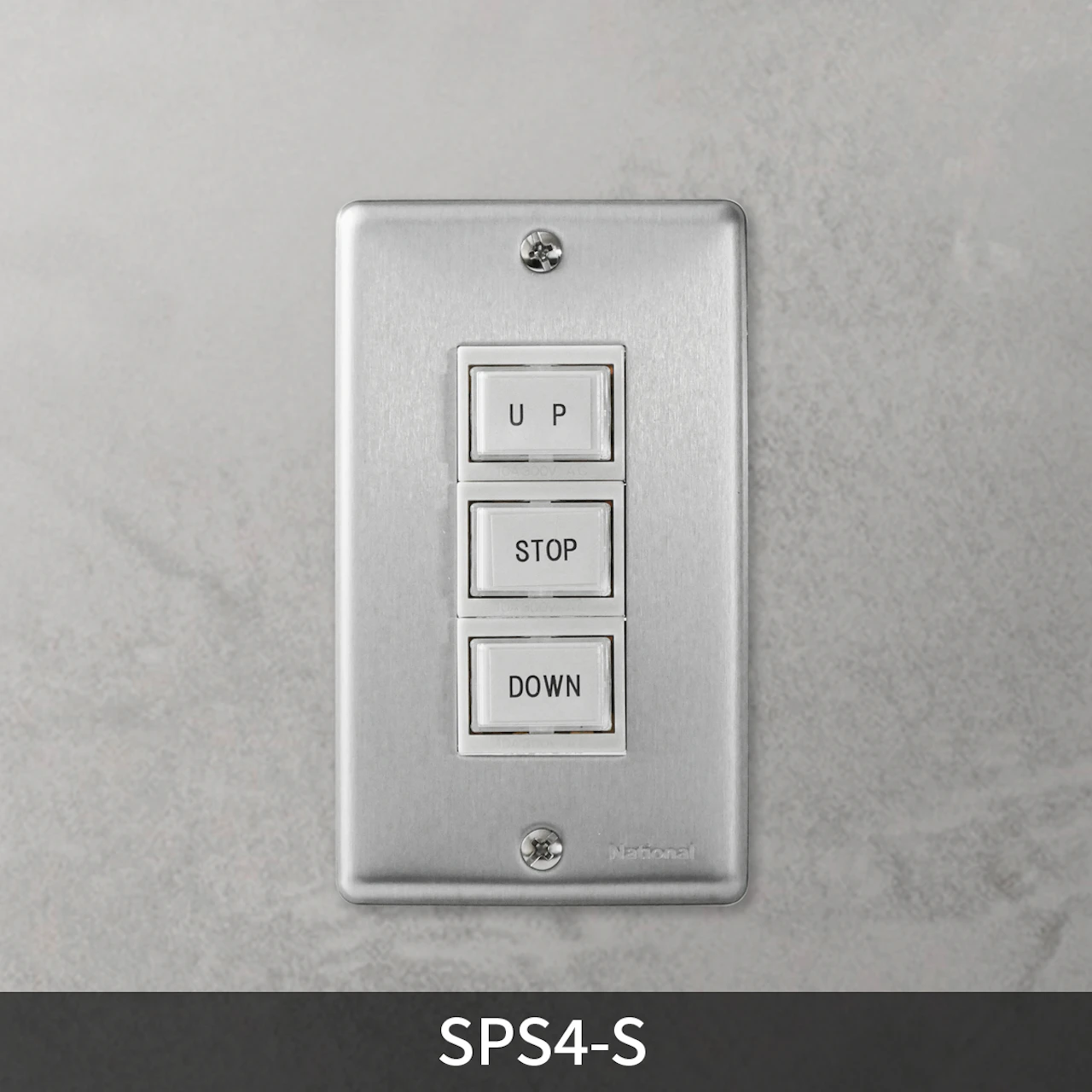

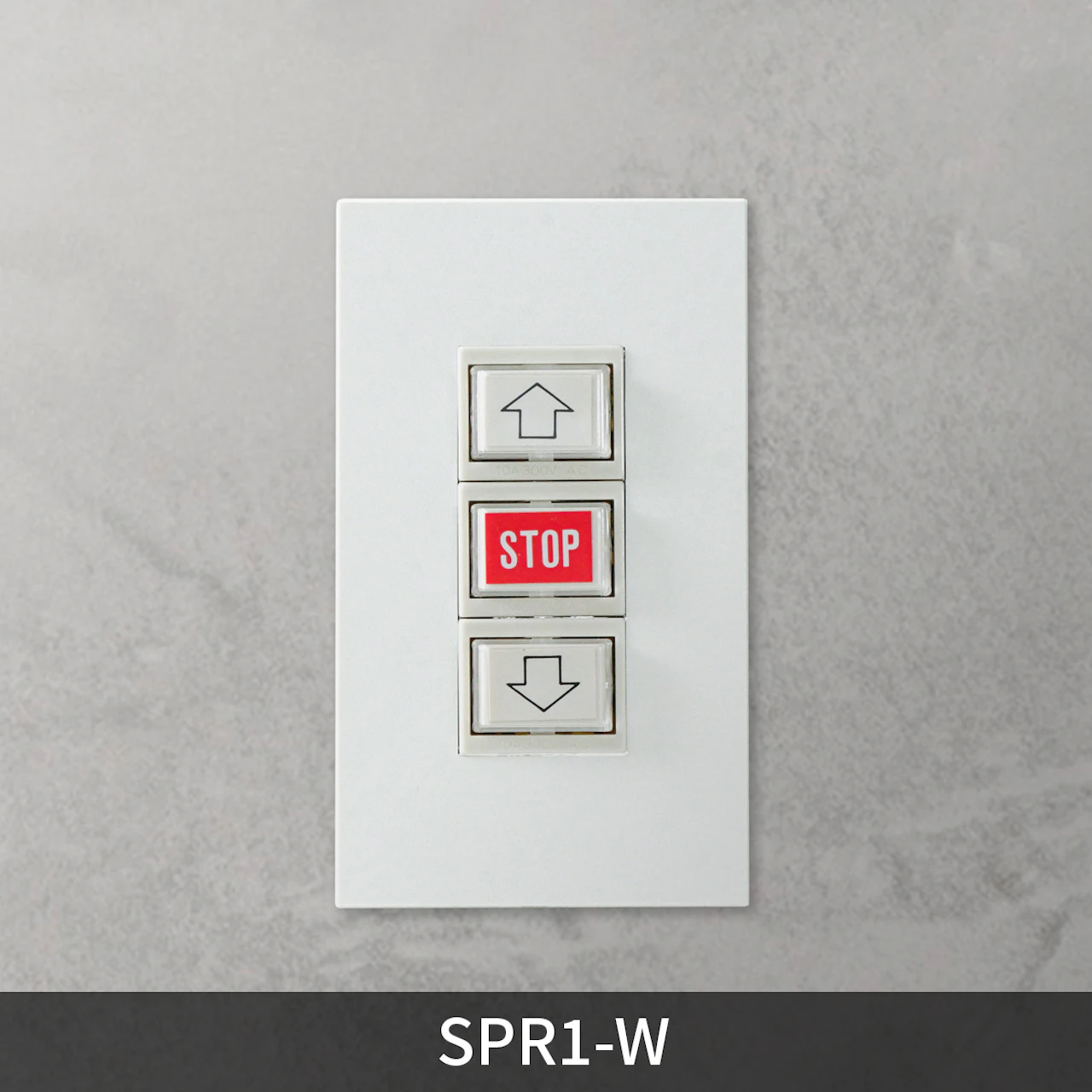

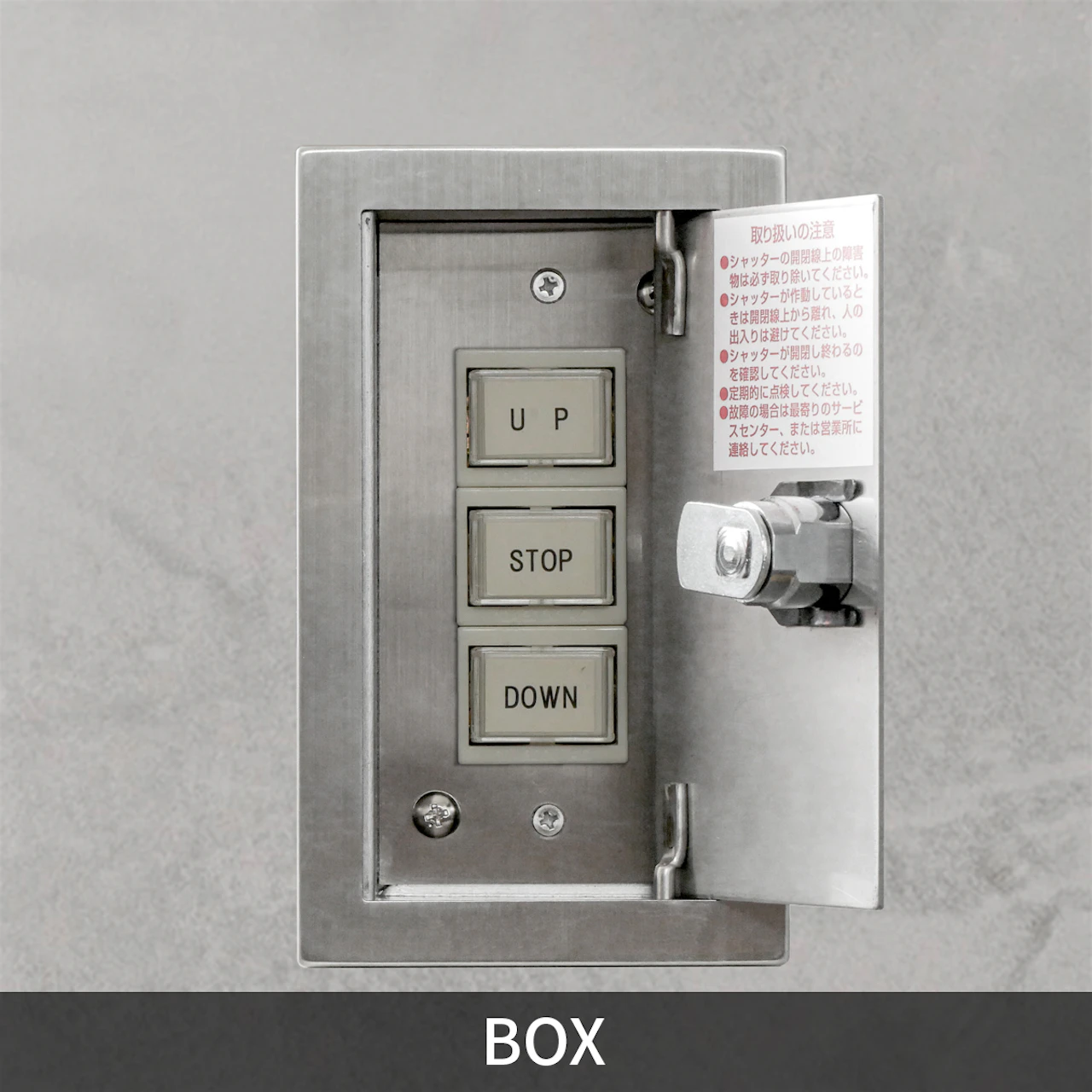

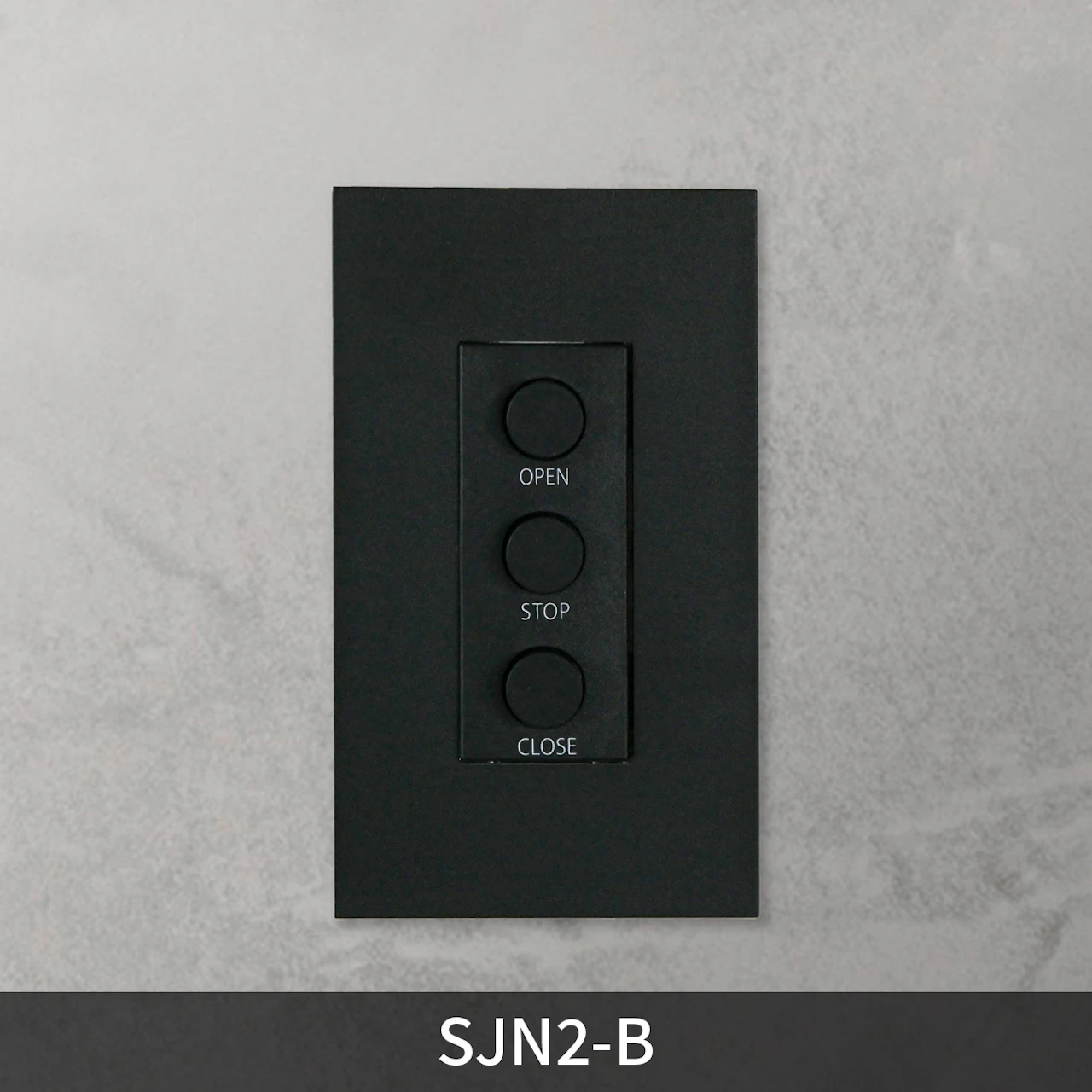

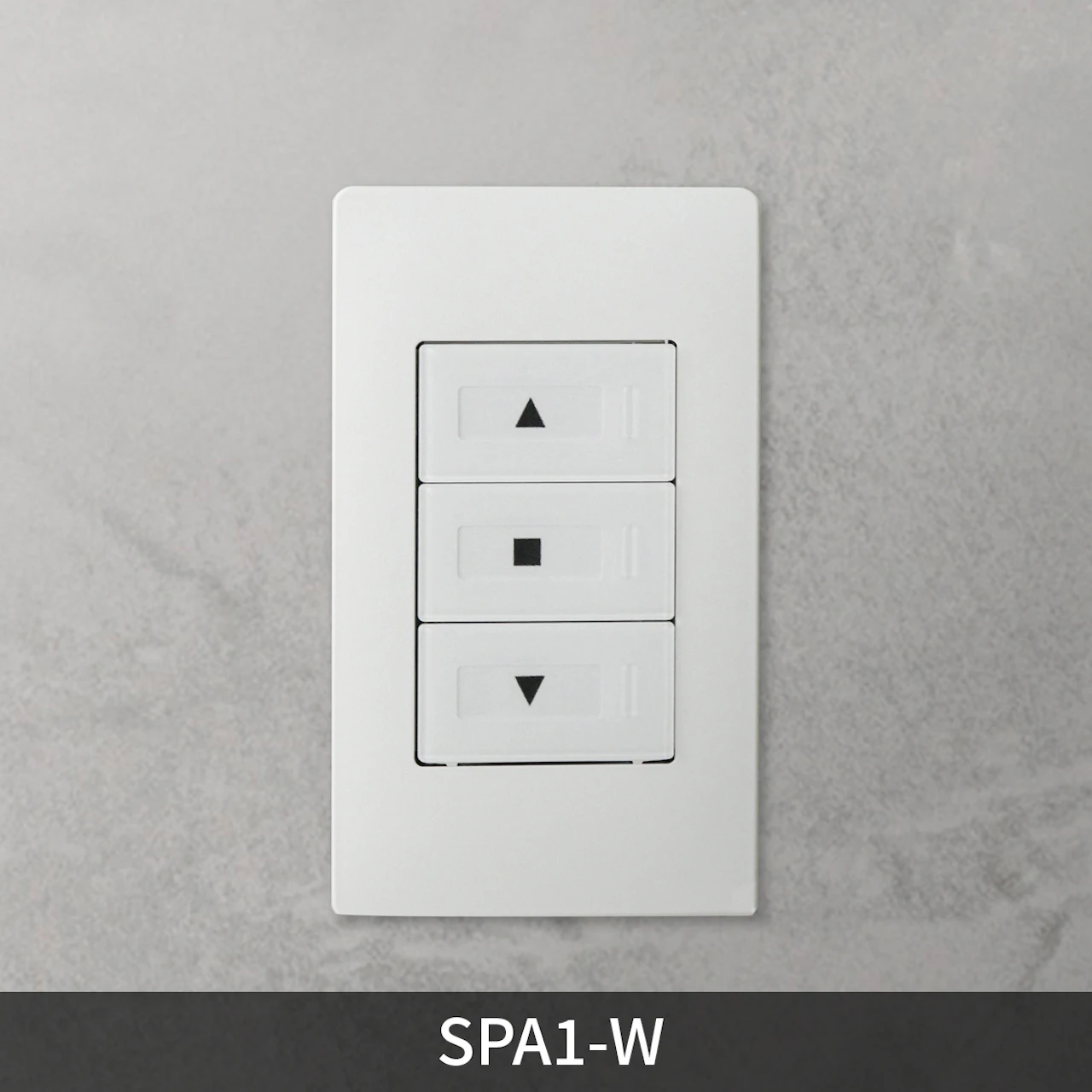

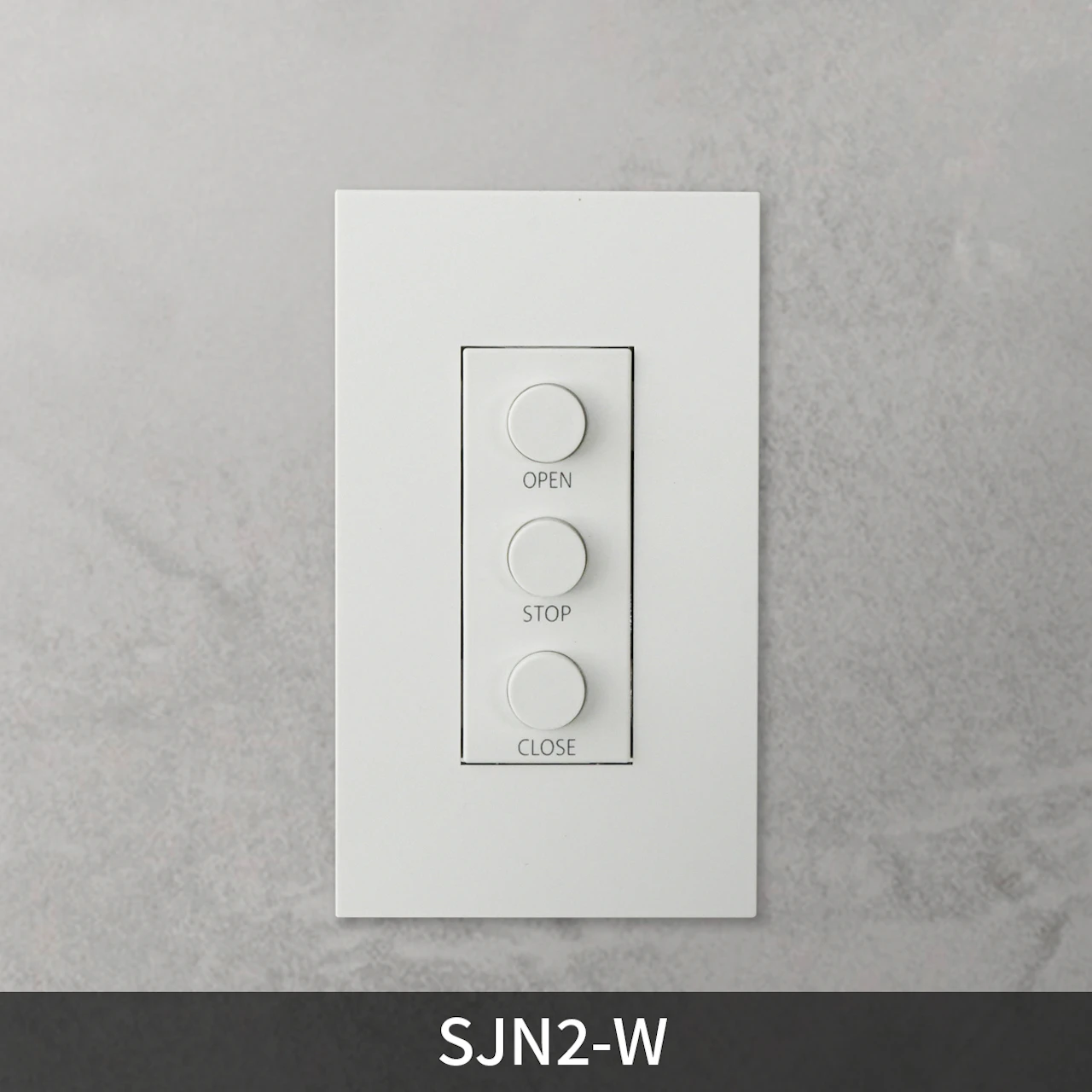

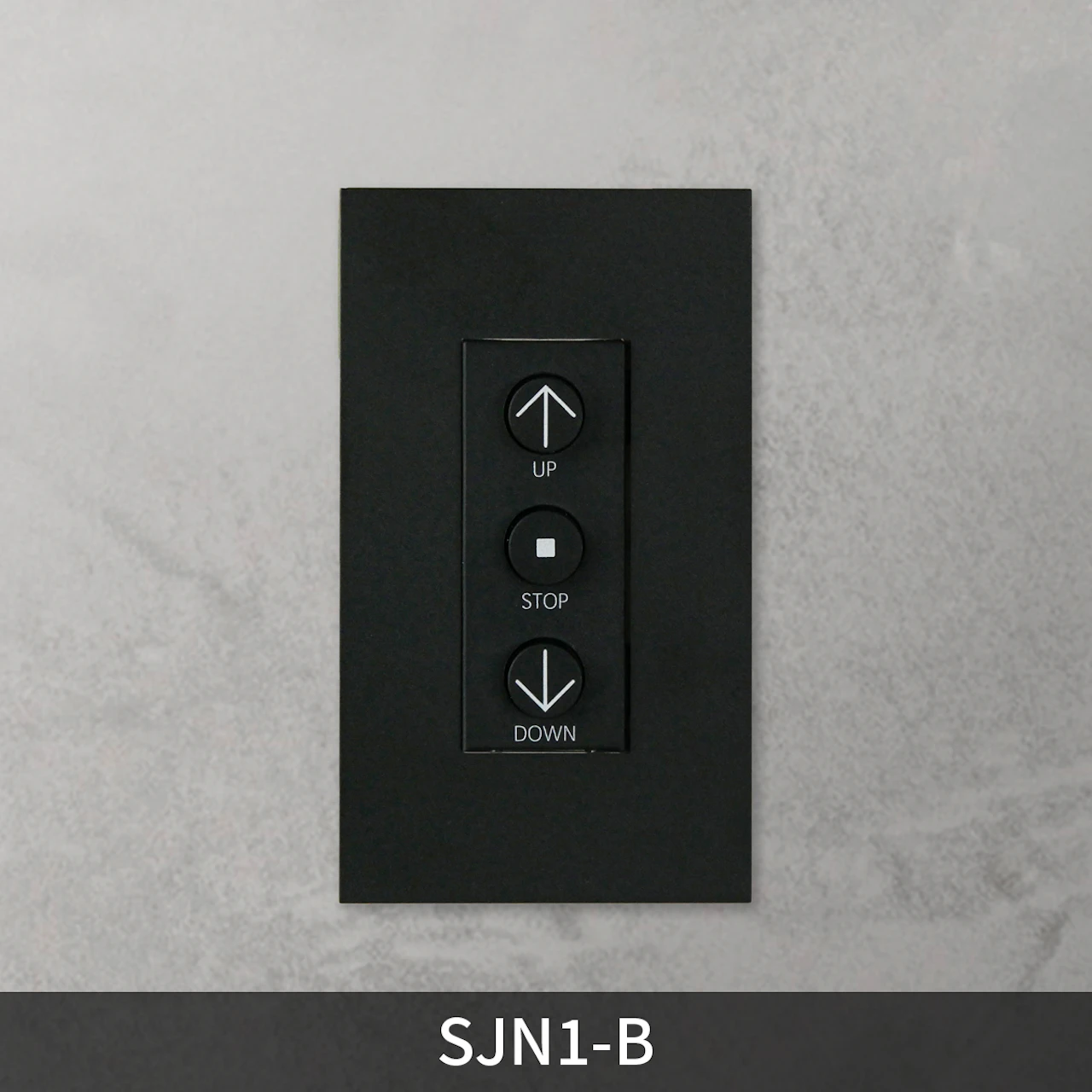

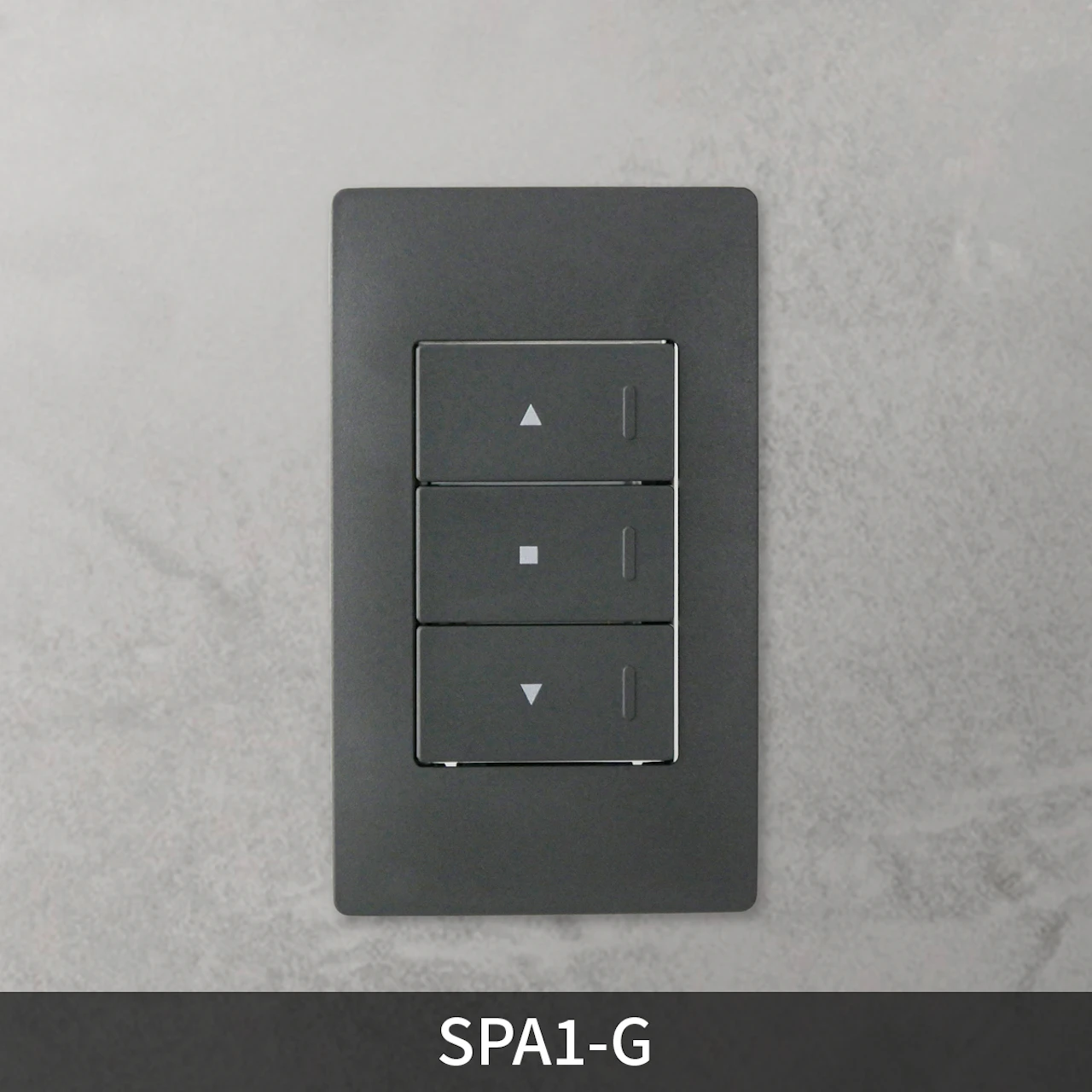

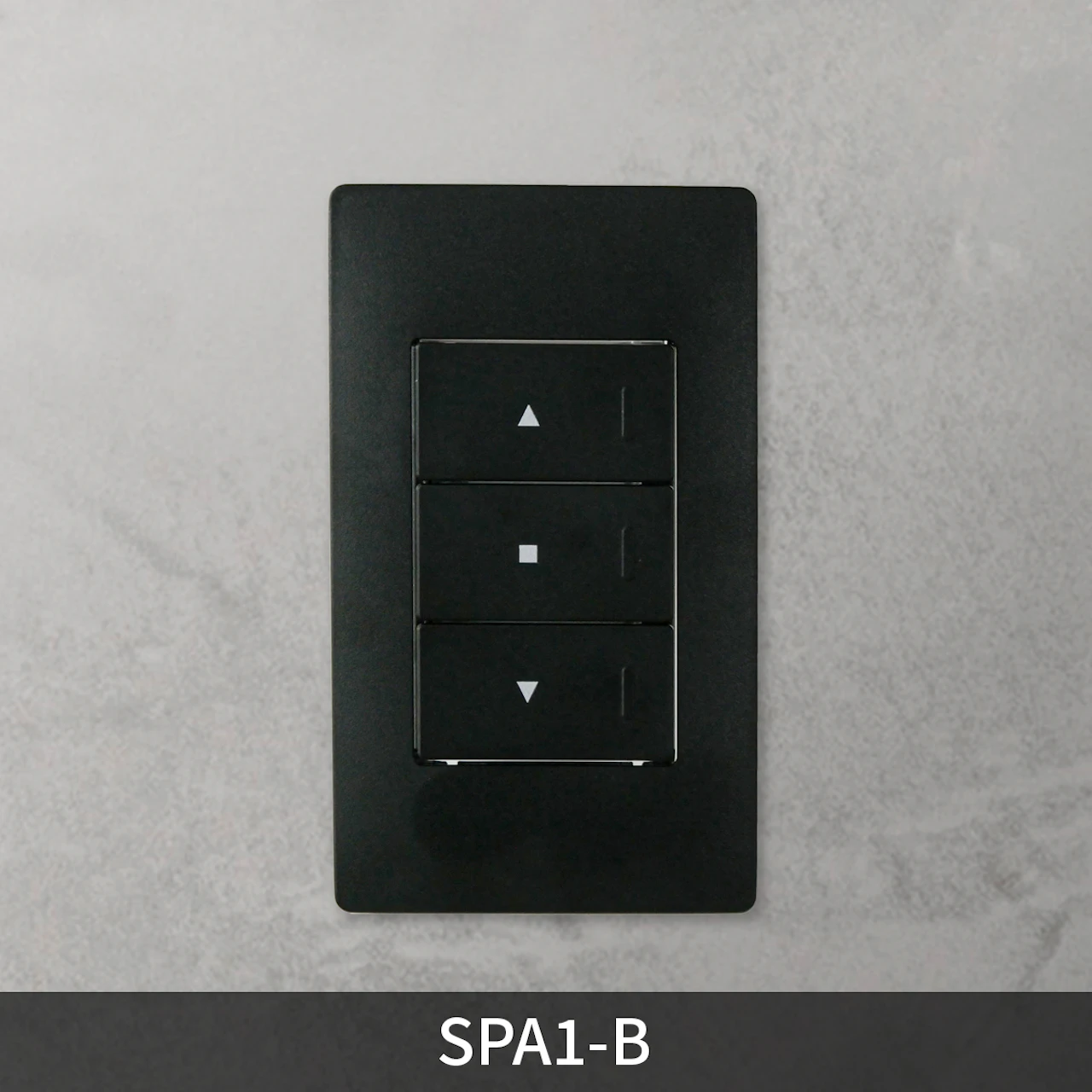

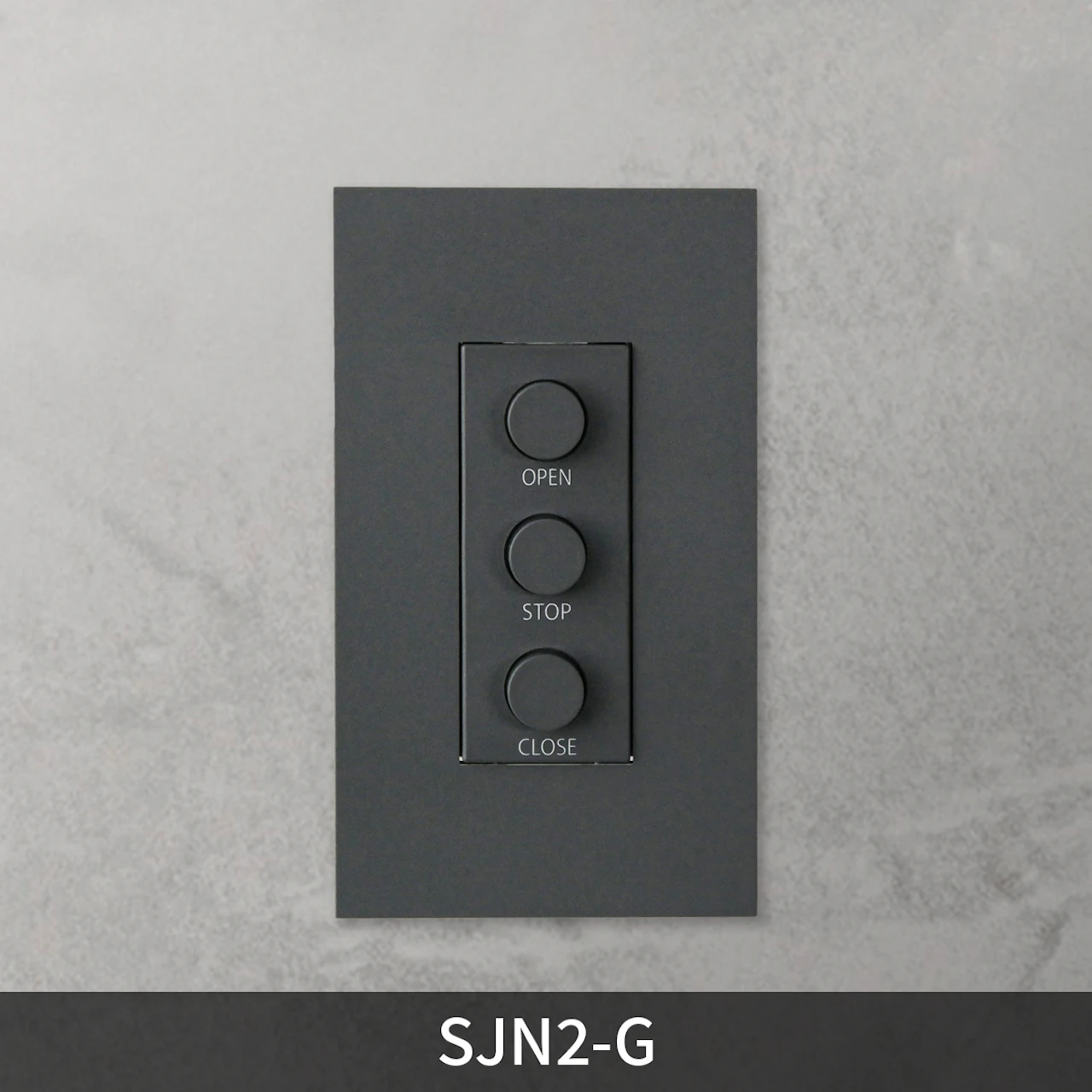

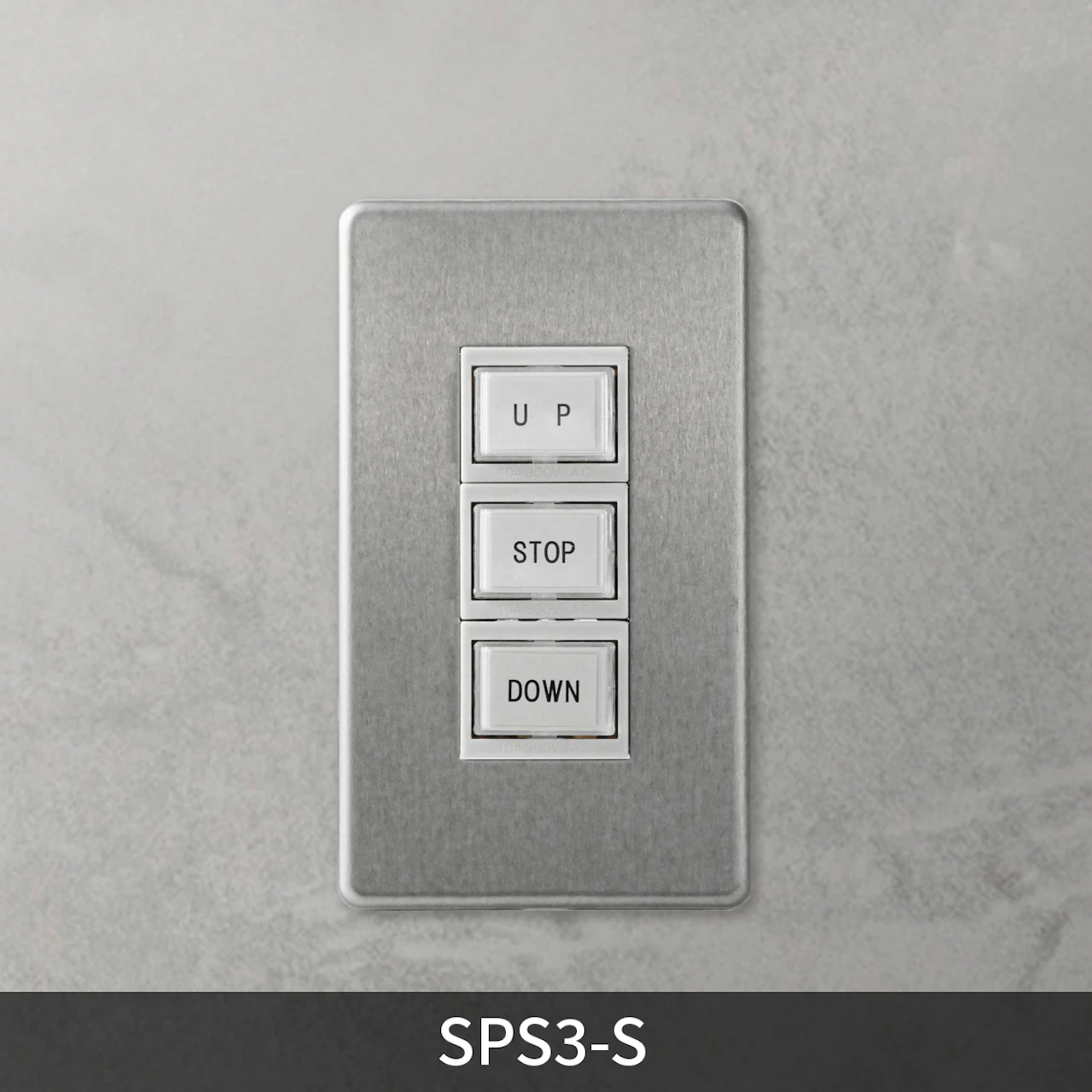

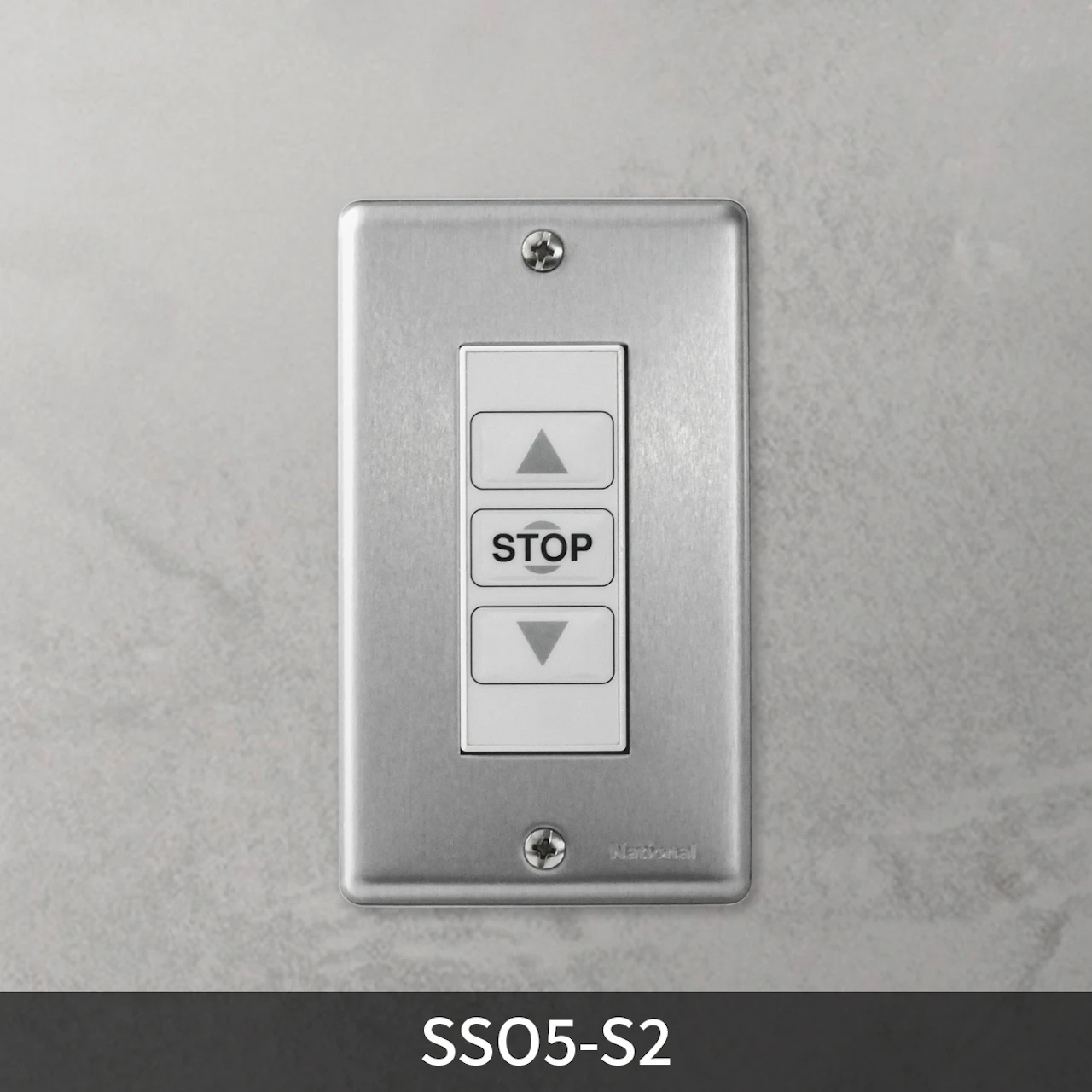

操作スイッチ

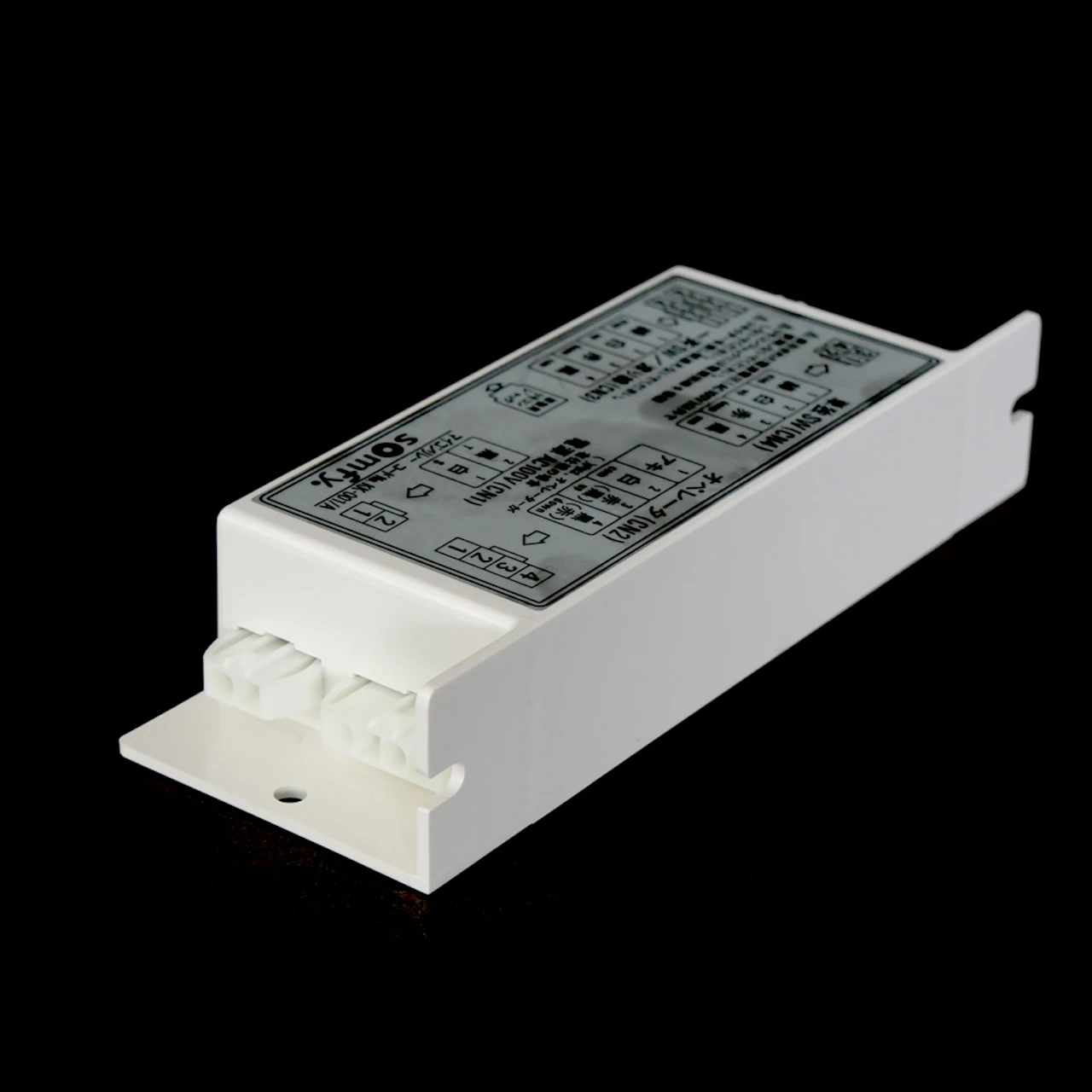

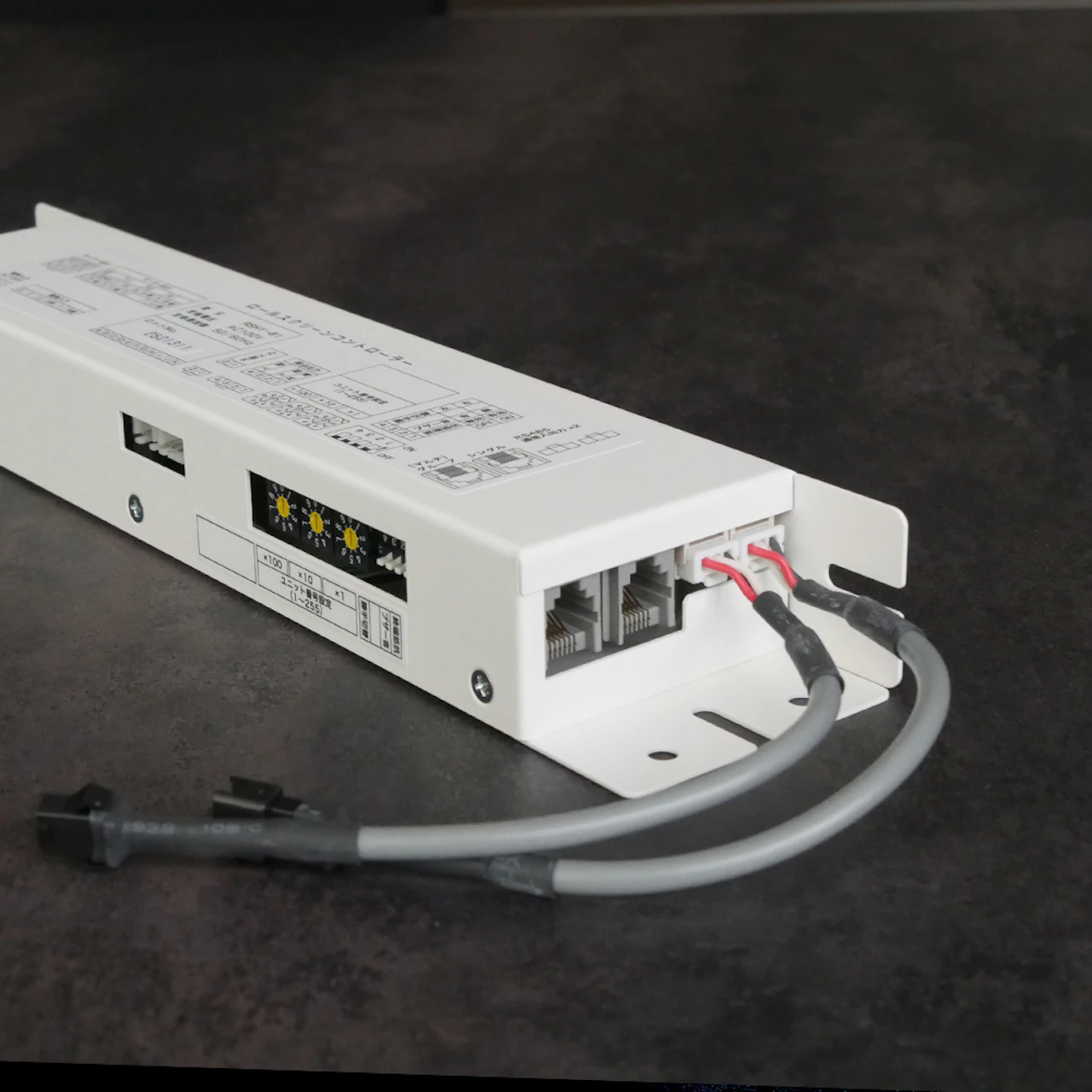

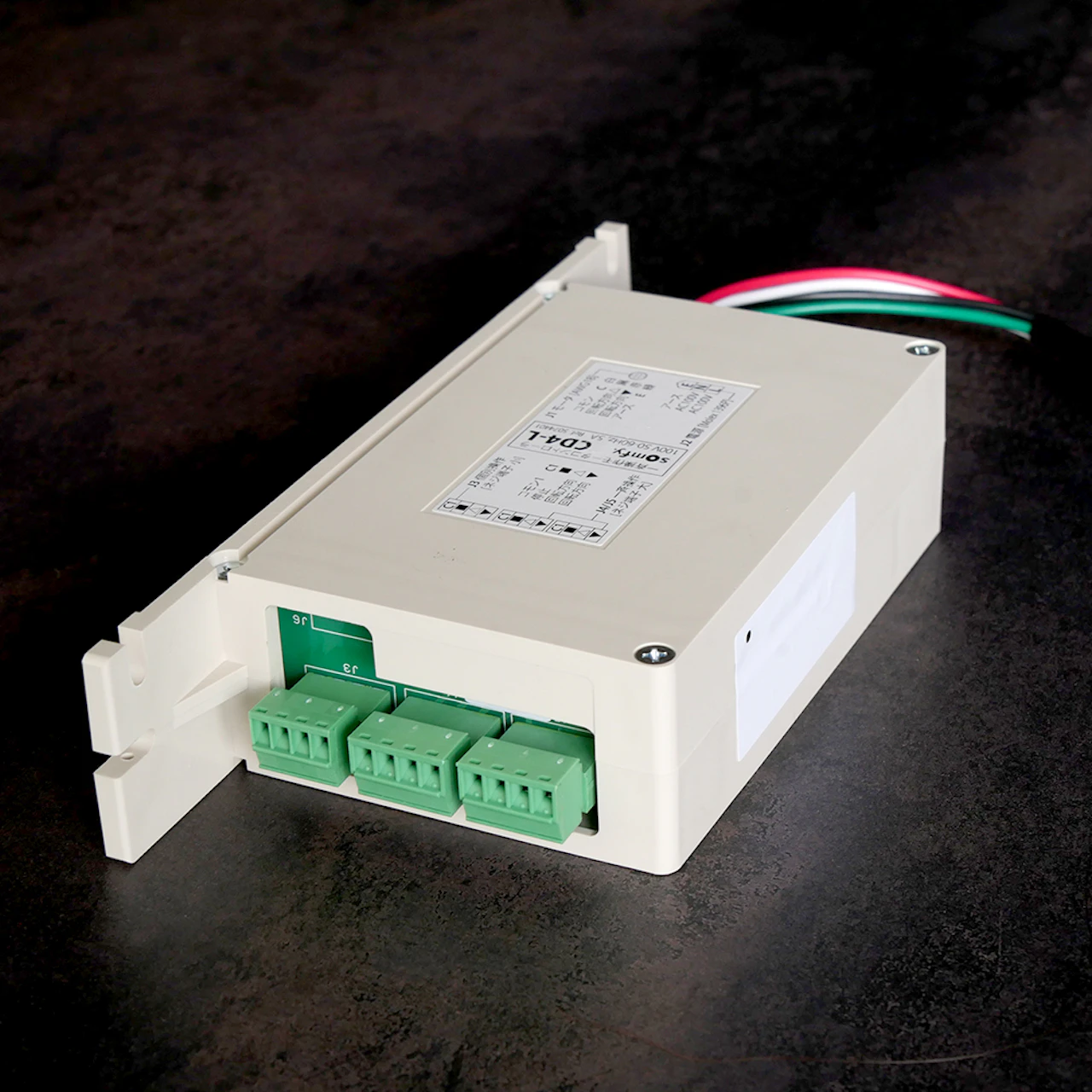

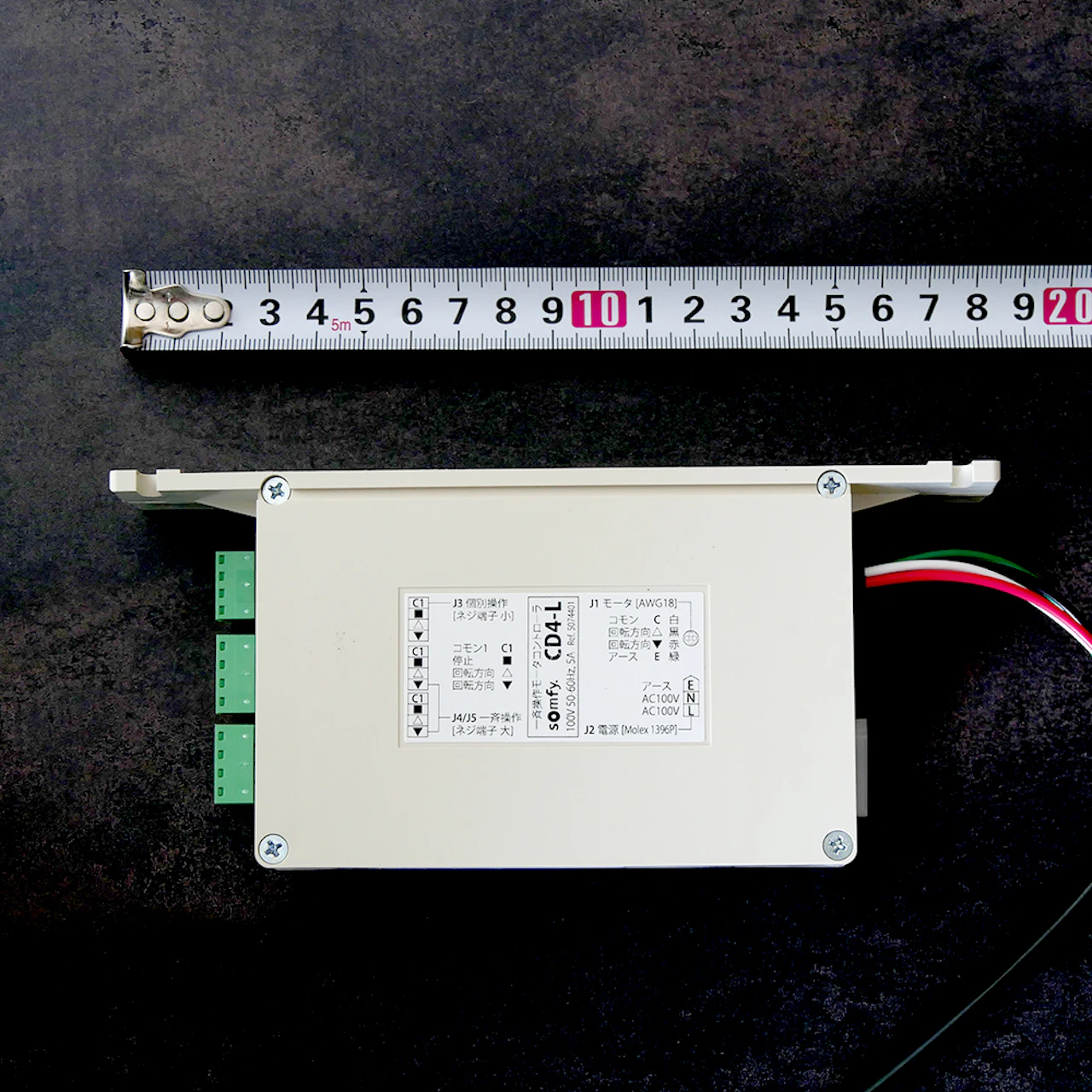

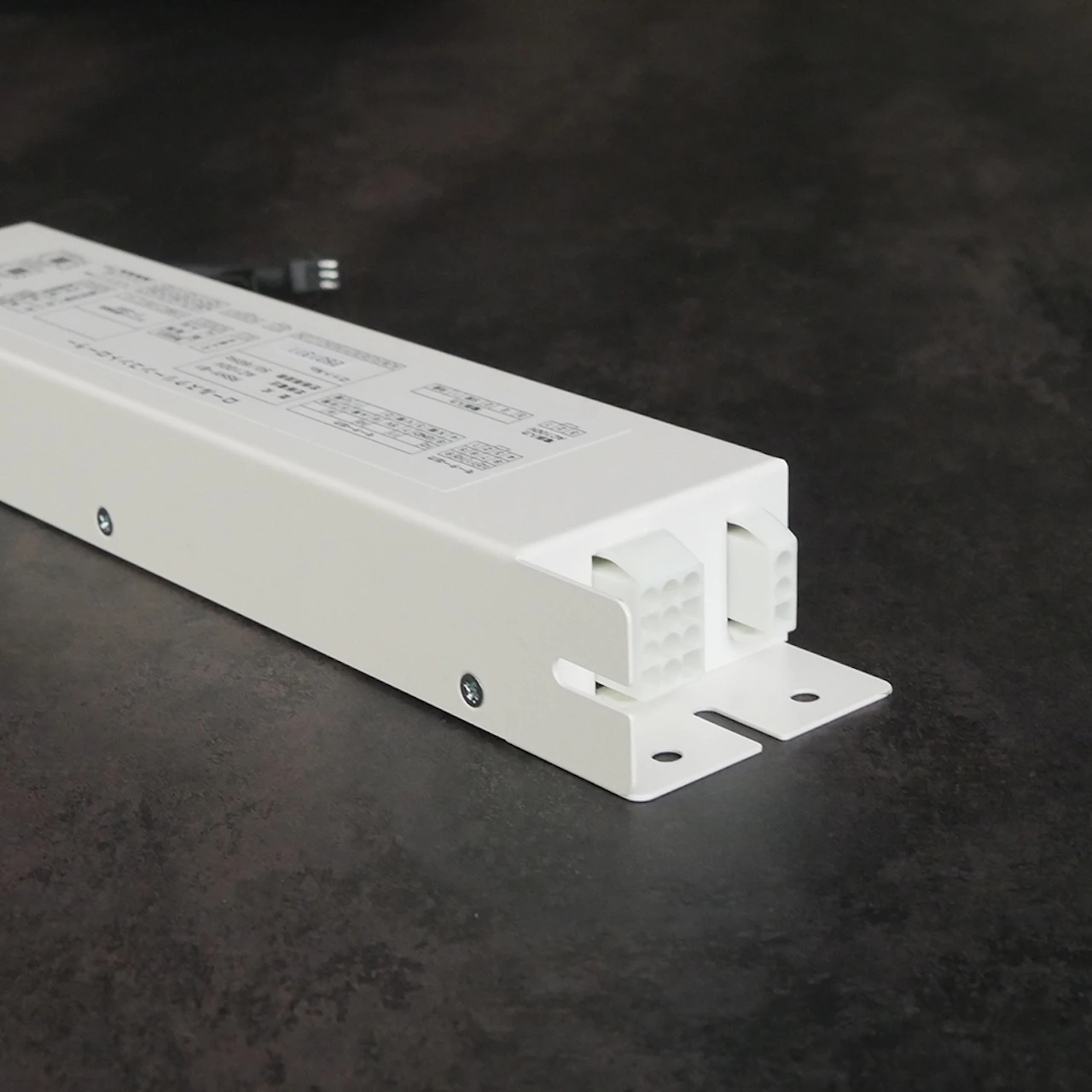

コントローラー
FAQ
よくある質問
電動ロールスクリーンに関して、設計・施工・運用時によくいただくご質問をまとめました。
製品について
設計段階から相談できますか？
はい、設計段階からのご相談を承っております。
スクリーンサイズの検討、納まり、電源位置など、建築計画に合わせた最適な仕様をご提案いたします。
図面やCADデータはありますか？
はい、設計検討に必要な図面や資料をご用意しております。
納まり図や仕様書なども提供可能ですので、お気軽にお問い合わせください。
最大でどのくらいのサイズに対応できますか？
ERシリーズは幅700mm〜6,000mm、高さ最大17,000mm、面積55㎡まで対応可能です。
ERFは最大40㎡、FTSは最大15㎡となります。
生地によっても製作可能範囲が異なりますので、詳細はお問い合わせください。
掲載されていない生地は使用できませんか？
掲載生地はあくまでも標準ラインナップです。お客様のご要望やプロジェクトの条件に合わせて、掲載以外の生地もご提案いたします。
色・素材・遮光性能・テクスチャーなど、ご希望の条件をお気軽にご相談ください。
施工について
設計段階から相談できますか？納まり図はもらえますか？
はい、設計段階からのご相談を承っております。納まり図・仕様書・CADデータのご提供も可能です。
施工はどのタイミングで行いますか？工期の目安は？
内装工事の工程に合わせて施工します。製品の製作期間や現場条件によって異なりますので、早めにご相談いただくことをおすすめします。
複数台を同時に制御することはできますか？
はい、複数台の一括制御に対応しています。操作方式や台数に応じて最適なシステム構成をご提案します。
操作について
操作方法にはどのような種類がありますか？
以下の操作方法に対応しています。
- 壁面スイッチ
- リモコン
- 調光システムとの連動
用途や設備環境に合わせて最適な操作方法をご提案いたします。
定期メンテナンスは必要ですか？保証期間はどれくらいですか？
長期間快適にお使いいただくために定期点検をおすすめしています。
保証内容については製品・施工条件によって異なりますので、お見積もり時にご確認ください。
お見積・資料請求について
個人（一般住宅）でも購入できますか？
基本的にはBtoB（設計事務所・施工業者・法人）向けの製品となります。個人のお客様については、まずはお問い合わせください。
見積もりに必要な情報は何ですか？
ご使用用途、設置場所の幅・高さ・台数、希望する生地・操作方式、設置環境（屋内・屋外・高所など）のお写真をお知らせいただけるとスムーズにご提案できます。
生地サンプルを取り寄せることはできますか？
はい、サンプルのご提供が可能です。お問い合わせフォームよりご連絡ください。
